インフィードタイプ 汎用円筒超仕上盤
主要加工物：両センターによる外径 (段付可)加工、内・外径チャッキングによる外径 (段付可)加工クランクピン、クランクジャーナル、ポンプギアなどの外径超仕上加工
標準加工範囲：
全長 ～350 mm 、外径 ～200 mm、加工箇所1～2箇所

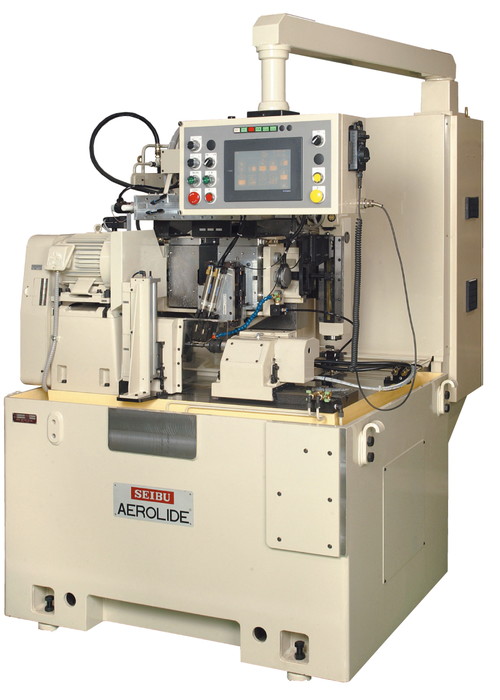

CN-350NC
加工事例
1) タービンローター
2) ギア、T/Fフロントドライブ
3) シャフト、アウトプット
特徴
- 多種多様なワーク形状（段付きや偏芯）に対応可能な汎用超仕上盤。センター又はチャックにてワークを保持
- 不規則振動を極限まで減少させた直線オシレーション機構と、スライド部にエアーベアリングを採用した当社独自の超仕上ユニット（AEROLIDE ® UNIIT）を搭載したインフィード型汎用超仕上盤
- ワーク外径の研削ビレ、ウネリ、表面変質層を低温・低圧切削で短時間に除去し、真円度と面粗度の精度が飛躍的に向上。スライド部の摩耗による精度低下、及びメンテナンストラブルが無い。（超仕上げユニット5年間の精度保証）
- 両センターによる外径超仕上可能。また、内・外径チャッキングによる外径及び内径超仕上に対応
- 段取替えが容易で、試作品加工等の使用用途にも最適
加工物 段付きシャフト
主仕様
| 1 ) 加工物 | |
|---|---|
| シャフト | |
| 2 ) 加工範囲 | |
| 1 ～ 2箇所 | |
| 全長 | ～ 350 mm |
| 外径 | ～ 200 mm |
| 3 ) ワーク支持方式 | |
| 4 ) 主軸部 | |
| 軸径 | 前部φ90 mm 後部φ70 mm |
| 回転数 |
Max. 2400 rpm （インバータ制御） |
| 5 ) 芯押台 | |
| 駆動方式 | 油圧シリンダ駆動 |
| 6 ) 超仕上ユニット装置部 | |
| 振動数 | Max. 3000 fpm |
| 振幅 |
振幅変更は オシレーションリング変更による |
| 上下移動 | 120 mm （マニュアル） |
| トラバース |
ACサーボモータ ストローク ～ 90 mm |
| チルティング | 右廻り ～30° |
| 7 ) ストンヘッド装置部 | |
|
グリップタイプ、 オートスライドタイプ、 特殊タイプ |
|
| 8 ) モータ | |
| 主軸駆動 | インバータ制御 |
| オシレーション | ACサーボモータ |
| トラバース | ACサーボモータ |
| 9 ) 機械寸法 | |
| （W）1,676 ×（D）1,700 ×（H）1,970 mm | |
| 10 ) 機械重量 | |
| 2,500 Kg | |
注）仕様は予告なく変更することがあります。
