全自動 研削・超仕上盤
標準加工範囲:外径 φ6 (小端面) 〜 φ25 mm (大端面)、曲率 R140 〜 270 mm
EGL-270Z 特許取得済
加工事例
1) 円錐ころ
特徴
円錐ころ大端面をスルーフィードで高能率、高精度に研削、超仕上する高速加工機。毎分約150個で大量生産に適している
鍛造面から球面形状に超仕上加工
滑らかにワークをローディング・アンローディング
回転研削砥石による研削加工後、オートスライド超仕上砥石による超仕上加工
加工物 円錐ころ
主仕様
1 ) 加工物
テ―パーローラ大端面
2 ) 加工範囲
外径
φ6 (小端面) (small end face) ~
φ25 mm (大端面) (large end face)
曲率
R140 ~ 270 mm (特殊 285 mm)
3 ) 加工方法
全自動, スルーフィード加工

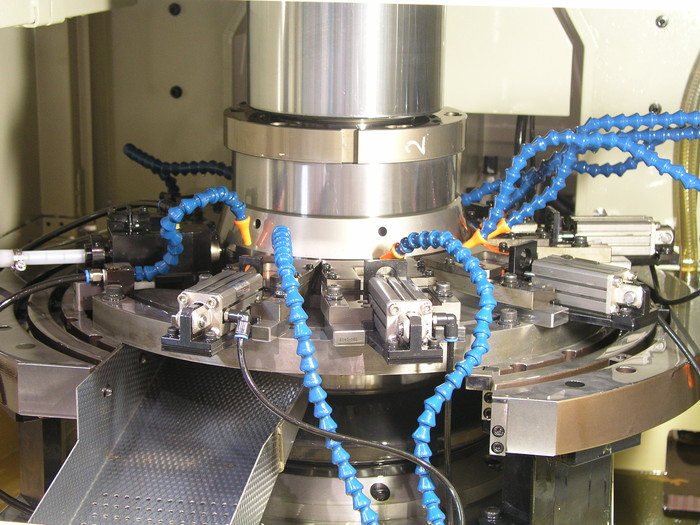

4 ) 機械構成
下主軸部
下ディスク及びガイドプレートサポート部
ACサーボモータ駆動
上主軸部
上ディスク加圧及びサポート部、
エアシリンダ内蔵型
ACサーボモータ駆動
上主軸旋回ユニット
ホイールヘッド部
Max.3000 r/min.
ACサーボモータ駆動
砥石切込スライドテーブル部
ACサーボモータ駆動
ストンヘッド部.
(ツーリング/特殊部品)
オートスライド型ストンヘッド
最大 5 頭
5 ) 機械寸法
(W)2,134 ×(D)2,330 ×(H)2,648 mm
6 ) 機械重量
5,500 Kg
注)仕様は予告なく変更することがあります。
